Направляющие шины Stihl: виды, область применения, принятые обозначения.

В нашей прошлой статье мы разобрали основные типы пильных цепей STIHL, их маркировку, а также то, какие характеристики и особенности соответствуют тем или иным обозначениям. Сегодня на очереди материал о не менее важном элементе режущей гарнитуры — направляющих шинах. Направляющая шина подбирается в зависимости от характера работ, класса мощности и должна идеально подходить к цепной пиле и используемой пильной цепи.
Заготовка дров, распил древесины для строительства, валка леса, художественная резьба или подрезание сучьев на деревьях в саду — какая бы задача ни стояла, STIHL может предложить направляющие шины собственного производства для самых разных требований и областей применения.
Почему снова STIHL?
Шины STIHL оптимально удовлетворяют следующим требованиям: высокая производительность реза, прекрасная износостойкость, отличные направляющие свойства, предсказуемое поведение при отдаче. Соответствие шин STIHL самым высоким стандартам обеспечивается благодаря высокоточному автоматизированному производству и строгому контролю качества на всех этапах изготовления. Отметим, что все направляющие шины STIHL производятся из высококачественной хромомолибденовой стали и расcчитаны на высокие нагрузки. Наружная кромка всех шин дополнительно подвергается индукционной закалке, что повышает износостойкость всей опорной поверхности для пильной цепи и увеличивает срок службы направляющей шины. Большинство направляющих шин STIHL оборудованы экономящей масло системой STIHL Ematic и маркируются знаком «Е» в названии, (например, Rollomatic E). Использование системы Ematic позволяет уменьшить расход адгезионного масла до 50% в зависимости от применяемой режущей гарнитуры и вида древесины, так как масло подается без потерь именно туда, где оно необходимо.

Сначала рассмотрим типы направляющих шин STIHL и их особенности.
После разберем основные параметры и характеристики шин, общие для всех типов, и то, как они обозначаются.
В конце расскажем о направляющих шин STIHL в новом дизайне и о их соответствии шинам привычного старого вида.

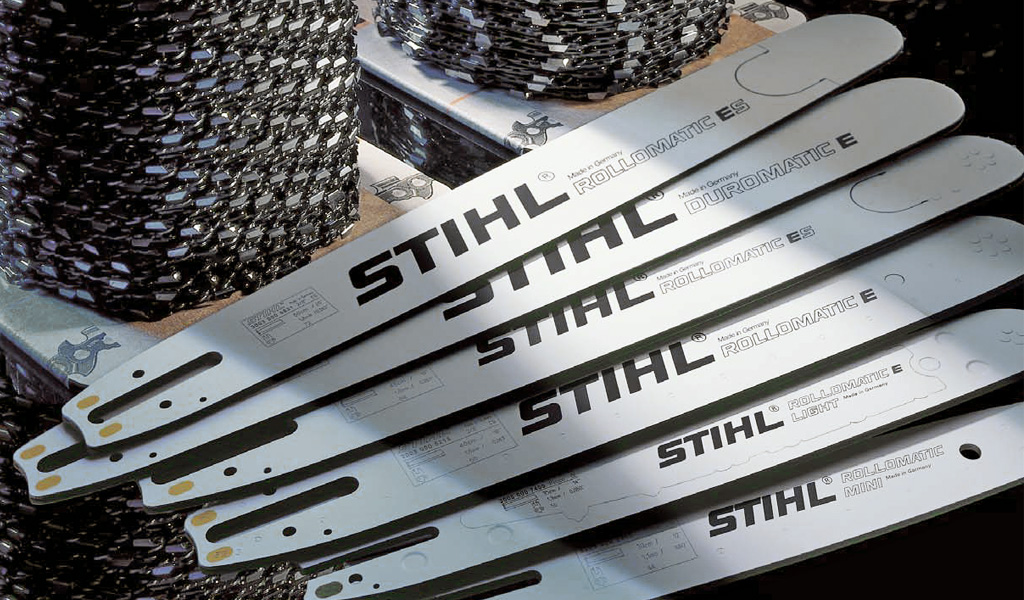

ТИПЫ И ВИДЫ ИСПОЛНЕНИЯ НАПРАВЛЯЮЩИХ ШИН STIHL

Основными типами выпускаемых компанией STIHL направляющих шин являются:

• Duromatic — сплошные направляющие шины без концевой звездочки;
• Rollomatic — направляющие шины с концевыми звездочками.

Для моторных пил различного класса мощности и разнообразных областей применения предлагаются разные варианты исполнения направляющих шин Rollomatic.

• Отдельно можно выделить специальный тип шины для фигурной резьбы по дереву Carving.

Duromatic E
Исключительно надежная и износостойкая направляющая шина без концевой звездочки, рассчитанная на высокие нагрузки. Изготавливается из высокопрочной стальной пластины как цельная деталь — контур шины вырезается лазером, а паз вышлифовывается в теле шины. Вершина дополнительно усилена легированным твердым сплавом (стеллит). Индукционная закалка пазов позволяет шине повысить долговечность. Пружинящее свойство используемой стали придает шине упругость и нечувствительность к изгибу. Оснастка Duromatic идеально подходит для частой и интенсивной работы по пилению твердой древесины. Предназначена для пил высокой мощности.

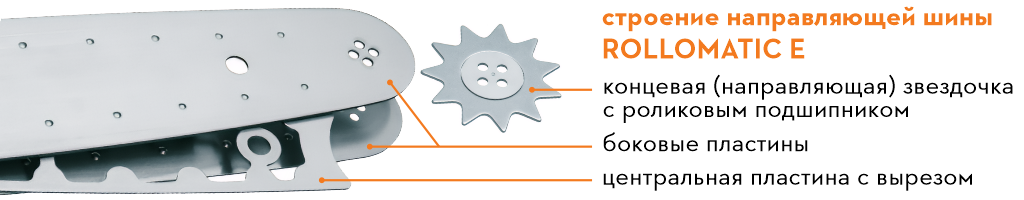

Rollomatic E
Главным признаком направляющих шин Rollomatic является наличие концевой (или направляющей) звездочки на роликовом подшипнике, которая перемещает пильную цепь вокруг вершины шины. Закрытая конструкция подшипника препятствует проникновению грязи а также исключает необходимость в дополнительном обслуживании, поскольку количество смазки в подшипнике рассчитано на весь срок службы шины. Звездочку можно заменить отдельно от подшипника. Использование шины Rollomatic при одинаковой мощности привода пилы способствуют более высокой производительности резания, по сравнению с направляющими шинами Duromatic, за счет снижения трения на вершине шины и, соответственно, увеличенной скорости движения пильной цепи.
Rollomatic E состоит из трех стальных пластин, соединенных электросваркой, причем в средней пластине сделан вырез большой площади. Благодаря этому шина Rollomatic имеет значительно меньший вес, по сравнению с цельнометаллической шиной Duromatic, но при этом также обладает высокой прочностью. Направляющий паз также подвергнут индукционной закалке.
С целью удовлетворения широкого спектра требований направляющие шины Rollomatic Е выпускаются с шинными головками двух типоразмеров, оказываюших влияние на режущие свойства и склонность направляющей шины к отдаче.

• С малой головкой шины (концевая звездочка с числом зубьев до 10):

– подшипник звездочки крепится 4 заклепками;
– незначительная склонность к отдаче;
– производительность пиления ниже, чем у шины с большой шинной головкой;
– идеальна для использования при заготовке тонкомерных лесоматериалов, обрезке сучьев, а также для использования в лесном и сельском хозяйстве с бензопилами мощностью до 3,5 кВт.

• С большой головкой шины (концевая звездочка с 11 зубьями и более):

– подшипник звездочки крепится 6 заклепками;
– отдача больше, чем у шины с малой шинной головкой;
– высокая производительность пиления;
– предназначена для профессионального применения на лесозаготовках и распиловке древесины бензопилами средней и высокой мощности (более 3,5 кВт).

Rollomatic E Light
Облегченный вариант шины Rollomatic E. Тело направляющей шины «Light» также состоит из трех сваренных электрическим способом стальных пластин, но в данном случае вырезы сделаны не только в средней, но и в боковых пластинах. Внутреннее пространство заполнено армированным стекловолокном полиамидом. По сравнению с направляющей шиной Rollomatic E позволяет сэкономить примерно 30% веса, при сохранении достаточной прочности. За счет малого веса отлично подходит для хода за деревьями и обрезки сучьев.

Rollomatic E Mini
Вариант исполнения шины Rollomatic E с обтекаемой формой и шириной паза 1,1 мм. Узкая и легкая направляющая шина с хорошей производительностью пиления и низкой отдачей для совместного применения с пильной цепью Picco Micro Mini (PMM). Оснащена закрытой концевой звездочкой, не требующей обслуживания. Подшипник концевой звездочки с 1 заклепкой. Прекрасно подходит для обрезки сучьев и садовых работ. Может применяться на аккумуляторных, электрических и бензиновых пилах мощностью до 1,5 кВт а также на высоторезах.

Rollomatic E Mini Light
Максимально облегченная узкая направляющая шина с шириной паза 1,1 мм для высоторезов, легких электро- и бензопил. Состоит из трех сваренных стальных пластин с вырезом большой площади, заполненным армированным стекловолокном полиамидом. На 25-30% легче обычных шин сопоставимых размеров. При использовании пильных цепей Picco Micro Mini (PMM) показывает высокую производительность пиления и очень низкую склонность к отдаче.

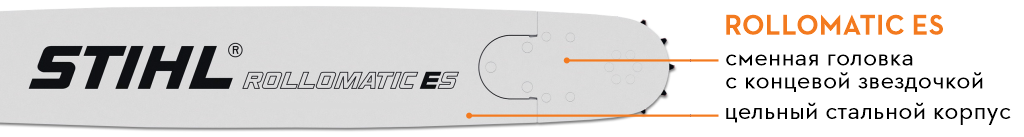

Rollomatic ES
Направляющая шина Rollomatic ES (Ematic Super) сочетает в себе качества сплошной шины Duromatic (особую прочность и способность переносить высокую нагрузку) с высокой производительностью резания шины Rollomatic. Тело шины, аналогично шинам Duromatic, выполнено цельным из особо прочной стали а концевая звездочка расположена в отдельной сменной головке, приклепанной к телу шины. При износе концевой звездочки заменяется вся головка шины в сборе. Шина отвечает самым высоким профессиональным требованиям и применяется прежде всего для валки и поперечной распиловки пилами большой мощности.

Rollomatic ES Light
Облегченное исполнение шины Rollomatic ES. Имеет пустотелый корпус, что позволяет снизить вес на 30% по сравнению с направляющими шинами ES. Уменьшенный вес позволяет улучшить баланс бензопилы и снизить усталость оператора. Как и у шин ES концевая звездочка расположена в отдельной сменной головке, приклепанной к телу шины. Такой тип конструкции является преимуществом, над моделями без концевой звездочки, так как вершина шины меньше подвергается износу, а в случае необходимости можно заменить сразу всю головку шины целиком, вместе с концевой звездочкой и подшипником. Шина предназначена для мощных цепных пил и профессионального использования при валке и раскряжевке леса.

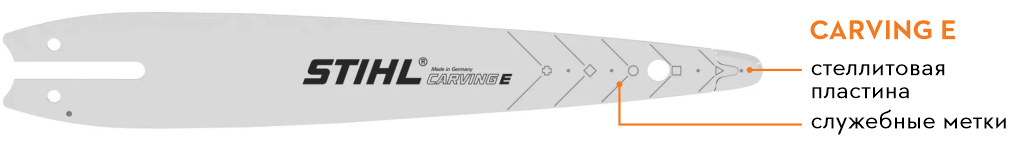

Carving E
Разработанная компанией STIHL специальная направляющая шина для высокоточной обработки древесины, фигурной резьбы по дереву и сложных операций по уходу за деревьями, в том числе в узких местах. Это высококачественная легкая и долговечная шина с очень низкой отдачей и очень малым радиусом вершины, позволяющим с высокой точностью выполнять вырезы по сложным кривым.
Как и у Rollomatic, корпус шины Carving E состоит из трех стальных пластин, соединенных электросваркой, однако вместо концевой звездочки на вершине шины находится массивная твердосплавная пластина из стеллита. Это позволило сделать конец шины достаточно зауженным, при этом обеспечив высокую прочность и долгий срок службы.
Выполненные лазером отметки на направляющей шине позволяют точно определять положение вершины шины в резе, а также обеспечивают высокую точность и возможность непрерывного контроля глубины и угла врезания. С шиной Carving рекомендуется использовать пильные цепи типа «Spezial» с шагом 1/4".

ОСНОВНЫЕ ПАРАМЕТРЫ ШИНЫ

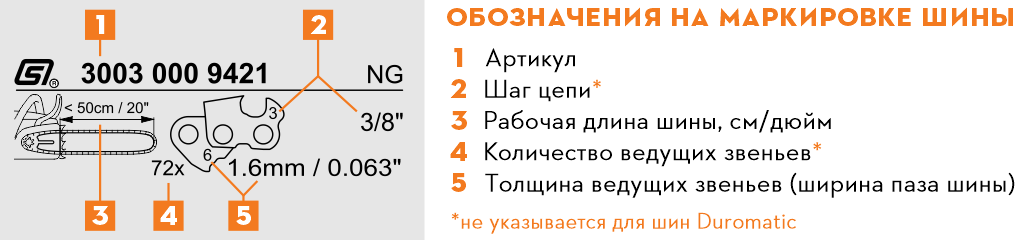

В процессе производства STIHL наносит на шину лазерную гравировку, на которой указаны следующие основные параметры: артикул шины, рабочая длина, толщина паза, шаг и количество ведущих звеньев пильной цепи.

• Артикул.

Первые четыре цифры артикула служат основой при выборе шины определенного типа для моторных пил (класс мощности).
3002 — MS 880, 881;
3003 — MS 260-661, MSE 250, MSA 300
3005 — MS 150-251, MSE 170-230, MSA 60-220, высоторезы HT и HTA;
3007 — GTA.

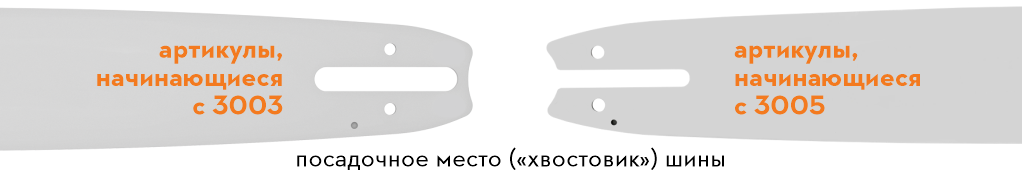

Они также определяют форму «хвостовика» шины и расположение/размер:
- места для прохождения шпилек крепления;
- отверстий для подачи масла внутрь шины;
- отверстий для установки гайки натяжителя цепи.

• Шаг цепи.

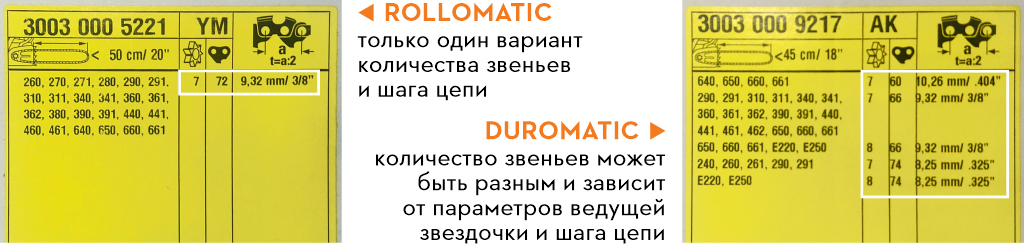

Однозначно указывается для моделей с концевой звездочкой (Rollomatic). Концевая звездочка шины должна быть рассчитана на тот же шаг цепи, что и ведущая звездочка пилы. Соответственно, с такой шиной может быть использована пильная цепь только определенного шага. Несоответствие этого параметра приводит к быстрому растяжению или обрыву цепи а также износу и разрушению звездочек.
У некоторых моделей шин без концевой звездочки (Duromatic) возможно использование цепей с различным шагом, который определяется исключительно установленной на пиле ведущей звездочкой. Соответственно, в этом случае шаг цепи может быть не указан.

• Количество ведущих звеньев.

Этот параметр определяет общую длину цепи. Ведущие звенья — это элементы цепи, которые перемещаются по пазу шины и передают вращение от ведущей звездочки к цепи. Количество ведущих звеньев напрямую зависит от длины направляющей шины и конструкции узла натяжения.
Поскольку для шин без концевой звездочки Duromatic возможно использование цепей с различным шагом, количество ведущих звеньев цепи также может быть различным и зависит от модели пилы и установленной на ней ведущей звездочки. Информацию о шаге и количестве звеньев цепи, с которыми может быть использована шина на определенной модели цепной пилы, можно увидеть на сервисной этикетке на упаковке шины. У шин Rollomatic указывается количество ведущих звеньев только для того шага цепи, на который рассчитана концевая звездочка шины.

• Толщина ведущих звеньев / ширина паза шины.

Эта характеристика показывает, на какую толщину ведущих звеньев цепи рассчитана шина. Ведущие звенья используются для посадки цепи в паз шины и надежного передвижения по ней без выскальзывания. Толщина ведущего звена и ширина паза должны совпадать, иначе оснастка будет либо болтаться и выскальзывать, либо не войдет в посадочное место.
Стоит отметить, что при меньшей ширине паза (и, соответственно, меньшей толщине ведущих звеньев используемой цепи) мощность двигателя пилы используется более эффективно. Это происходит по следующим причинам:
- узкие цепи обычно легче, на их разгон и поддержание скорости требуется меньше энергии;
- узкая цепь испытывает меньшее сопротивление движению в пазу шины и меньшее трение о стенки пропила;
- более узкая цепь за один проход превращает в опилки меньший объем древесины, что также требует меньших затрат энергии.
Таким образом, при той же мощности двигателя рез идет быстрее или легче, т. к. уменьшаются потери на удаление древесины и сопротивление движению цепи в пропиле. Эффект наиболее заметен на бытовых пилах небольшой мощности. Так, использование на маломощных пилах гарнитуры с шириной паза 1,1 мм может дать выигрыш в эффективности реза до 20% по сравнению с гарнитурой той же длины и шириной паза 1,3 мм.
На мощных пилах на первый план выходят прочность и ресурс пильной гарнитуры, устойчивость к высоким нагрузкам. Поэтому здесь оправдано использование шин с большей шириной паза и более толстых цепей.

• Длина шины (см/дюйм).

Обратим внимание: указывается длина рабочей части шины, а не вся ее длина.
Требуемая длина шины зависит от условий использования и необходимой длины реза. Чем короче шина, тем выше скорость работы и мощность реза. Здесь ситуация схожая с рассмотренной для толщины ведущих звеньев. Более короткая шина имеет меньшую площадь контакта с цепью, а значит создает меньшее сопротивление движению цепи. Также, короткая шина требует цепь меньшей длины, т.е. более легкую и требующую меньших затрат мощности на движение.
По этой причине, если не требуется большая длина реза, оправдано использование более коротких шин, особенно на пилах небольшой мощности.

Компания STIHL переходит на новый дизайн выпускаемых шин. Замена ассортимента проводится постепенно, поэтому в продаже могут встретиться шины как в старом, так и в новом исполнении.
Важно отметить, что характеристики, функциональность и качество товара не изменяются. Меняется лишь внешнее оформление и наименования типов шин.

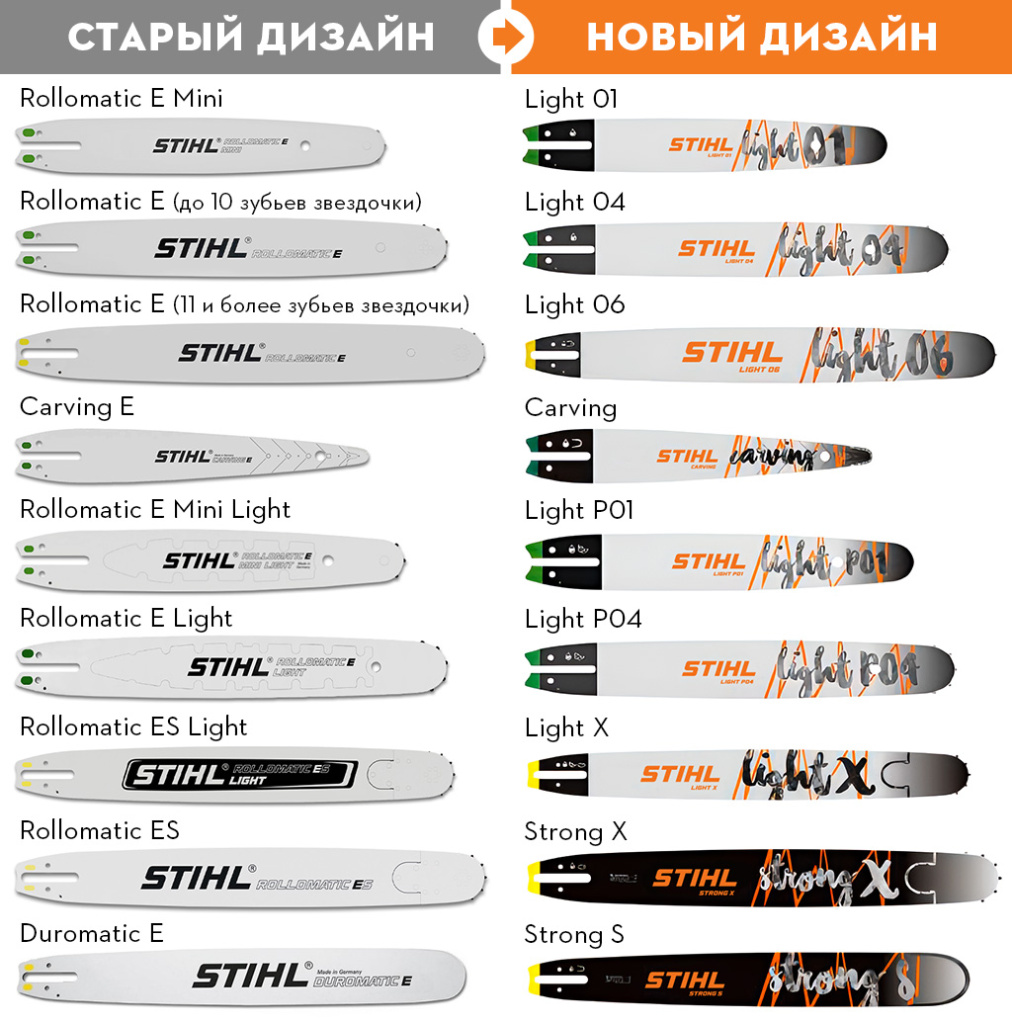

Ниже приведем информацию о соответствии старых и новых обозначений
Цифры в новых названиях шин (01, 04, 06) означают количество заклепок, на которых крепится подшипник концевой звездочки. Символ «P» — заполнение внутреннего пространства полиамидом у шин «Light».

Мы надеемся, что эта информация будет полезной и поможет не запутаться при выборе. Более точно подобрать нужную направляющую шину можно, ориентируясь на артикулы шин, подходящих к конкретной модели цепной пилы, которые можно узнать в руководстве по эксплуатации пилы, Интернете а также у наших менеджеров.
